PURISTUSPAINEPIIRTURIT
|
|
|
|
|

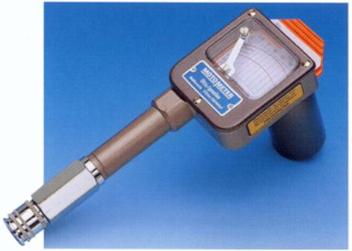

Puristuspainepiirturi bensiinimoottoreille varustettuna pikaliittimellä |
||
|
Mittausalue |
Til.no |
|
|
3,5 - 17,5 bar varusteineen 3,5 - 17,5 bar ilman varusteita 3,5 - 17,5 bar vaihtolaite ilman käynnistyskahvaa ja varusteita *) |
623.000.1101 623.001.1101 623.001.1103 |
|
|
|

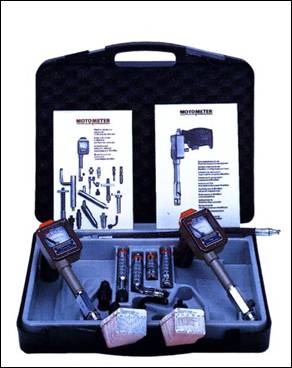

Motometer puristuspainepiirturit varustettuna pikaliittimin bensiini- ja dieselmoottoreille (sarja)
Sarja laukussa sisältää: 1 puristuspainepiirturi bens. 3,5 - 17,5 bar 1 puristuspainepiirturi diesel 10 - 40 bar 1 paineletku 3 jatkeet 70, 105 ja 140 mm 1 kulmajatke 1 liitinkappale liitäntänipoille 3 kumikartioita varustettuna liittimin 2 pakettia piirturikortteja diesel + bensiini 1 liitäntänippaluettelo 1 käyttöohje
Til.no 623.603.1101
Sama sarja, mutta varustettuna puristuspainemittarilla 10 - 60 bar (diesel)
Til. no. 623.603.1102 |
|
|

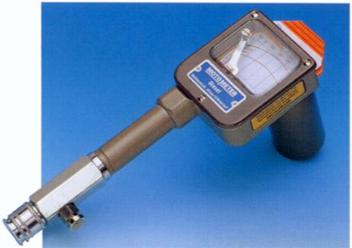

Puristuspainepiirturi bensiinimoottoreille varustettuna pikaliittimellä |
||
|
Mittausalue |
Til.no |
|
|
10 - 40 bar paineletkulla 10 - 60 bar paineletkulla 10 - 40 bar vaihtolaite ilman paineletkua *) 10 - 60 bar vaihtolaite ilman paineletkua *) 10 - 40 bar vaihtolaite paineletkulla 10 - 60 bar vaihtolaite paineletkulla |
623.002.1101 623.002.1103 623.002.1105 623.002.1106 623.002.1107 623.002.1108 |
|
*) Vaihtolaite = uusi puristuspainepiirturi. Edellyttää aina vanhan
Motometer-piirturin/mittarin palautusta tehtaalle.
VARUSTEET
PURISTUSPAINEPIIRTURILLE
|
|
|
|
|||||
|

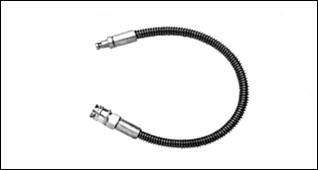

Paineletku n. 350 mm Til.no 622.004.1001 |
|
||||||
|
|
|
||||||
|

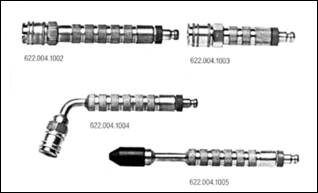

Jatke n. 105 mm bensiini- ja dieselmoottoreille Til. no 622.004.1002
Jatke n. 70 mm bensiini- ja dieselmoottoreille Til. no 622.004.1003
Taivutettu jatke 70° bensiini- ja dieselmoottoreille Til. no 622.004.1004
Jatke n. 140 mm varustettuna kumikartiolla sytytystulpille M 10 x 1 + M 12 x 1,25 Til. no 622.004.1005 |

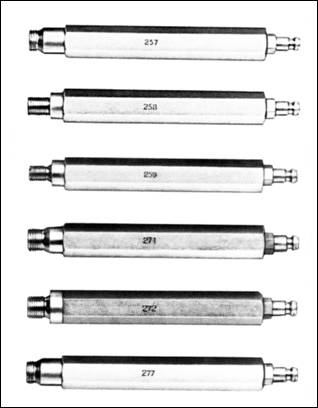

Kierrejatke tulpille M 14 x 1,25 kartiolla, DIN/ISO 2347 Til. no 622.010.4257
Kierrejatke tulpille M 12 x 1,25 kartiolla, DIN/ISO 2705 Til. no 622.010.4258
Kierrejatke tulpille M 10 x 1 kartiolla, DIN/ISO 2704 Til. no 622.010.4259
Kierrejatke tulpille M 14 x 1,25 kartiolla, DIN/ISO 2344 Til. no 622.010.4271
Kierrejatke tulpille M 14 x 1,25 tasopinnalla (Ford Escort, Fiat-Seat, BMW) tai tulpille (SW 19) M 14 x 1,25 tasopinnalla, DIN/ISO 2346 Til. no 622.010.4272
Kierrejatke tulpille M 18 x 1,5 kartiolla, DIN/ISO 2345 Til. no 622.010.4277 |
|
|||||
|
|
|
||||||
|

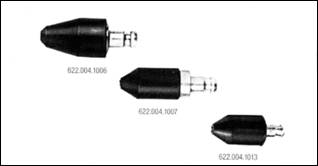

Kumikartio + liitin (30°, ø 21 mm) Til. no 622.004.1006
Kumikartio + liitin (63°, ø 17 mm) Til. no 622.004.1007
Kumikartio + liitin (63°, ø 21 mm) Til. no 622.004.1013 |
|
||||||
|
|
Säilytyslaukku (musta) Til. no 919.000.3540 |
|
|
|
|
||
|
|
|
|
|||||
|
Kumikartio (63°, ø 21 mm) Til. no 530.710.0400
Kumikartio (30°, ø 21 mm) Til. no 530.710.0200
Kumikartio (63°, ø 17 mm) Til. no 530.710.0500
|
|
||||||
|
Liitinkappale liitäntänipoille suora (sisältää venttiilin) Til. no 622.004.1009 |
Taivutettu liitinkappale (sisältää venttiilin) Til. no 622.004.1008 |
|
|
||||
|
|
|
|
|
|
|||
|
Käynnistyskahva voidaan liittää kaikkiin puristus-painepiirtureihin Til. no 622.003.1004 |
Paineenvapautusventtiili täydellisenä (bensiinimoottoreille) Til. no 622.003.1003 |

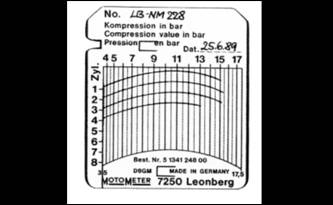

Piirturikortit (100 kpl paketti) |
|
|
|||
|
|
|
Mitta-alue |
Til. No |
|
|||
|
3,5 - 17,5 bar 2,0 - 12,0 bar 10 - 40 bar 10 - 60 bar |
513.412.4800 513.412.4900 513.412.5000 513.412.5100 |
|
|||||
|
Piirturikortin pidin (oranssi) Til. no 539.201.1900 |
Suojalasi Til. no 543.210.0600 |
|
|
|
|||
|
|||||||
